一個看起來簡單的電容器，其實心里藏著一個叫ESR的小秘密，這個秘密決定了它的脾氣是“溫和”還是“火爆”。今天，我們就來揭開它的神秘面紗！

01、什么是ESR？

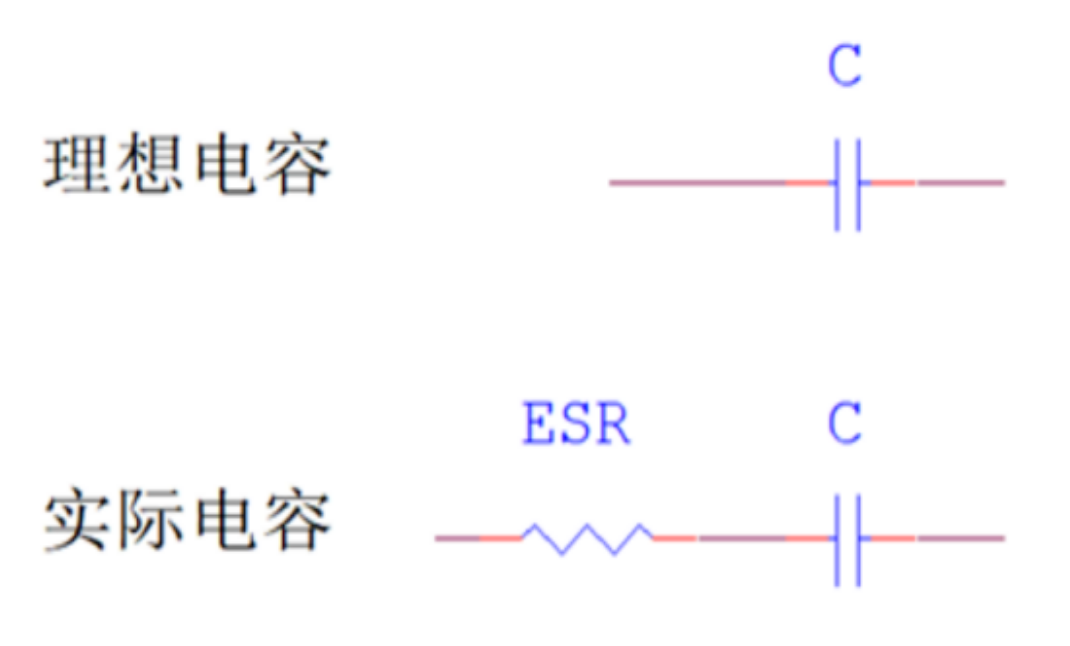

ESR，全稱等效串聯電阻，它不是電容器上額外貼的電阻，而是電容器自身結構帶來的固有損耗的綜合體現。在電流流過電容器時，除了理想的電容特性，還會遇到各種“阻力”。

◆ 介質損耗：電容器內部的絕緣材料在交變電場下并非完全絕緣，會消耗能量。

◆ 電極損耗：金屬箔或金屬化層自身存在電阻。

◆ 引線/端子電阻：連接電容器的引腳或端子也有微小電阻。

所有這些損耗因素串聯起來，就構成了ESR。它不是一個可以用萬用表直接測出的直流電阻，而是針對交流信號表現出來的等效電阻值。

02、ESR最核心的兩大關鍵特性

◆ 功耗特性：

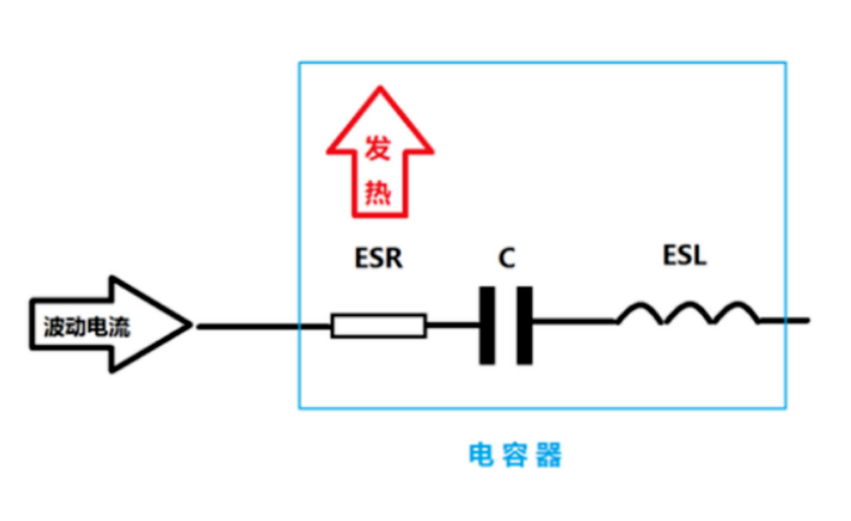

當變化的電流（比如紋波電流）流過電容時，ESR就會開始“發熱”，就像電流流過電阻絲一樣。

發熱公式：P = I2 × ESR

P — 發熱功率

I — 電流

ESR — 等效電阻

如果ESR太大，或者電流太大，電容器就會“發燒”。輕則縮短壽命（電解液被烤干），重則直接“鼓包”罷工！所以，在高功率電路里，我們必須選用低ESR的電容器，給它配個好“散熱器”。

◆ 阻抗特性：

電容的一個重要工作是“濾波”，就像水庫能平滑水流一樣。我們希望交流雜波能毫無阻力地通過電容被過濾掉。

低ESR電容：內阻較小，對紋波電流的壓降更低，因此能更有效地抑制電壓波動。例如，在開關電源中，低ESR電容可承受更高的紋波電流，減少因發熱引起的電容壽命衰減。

高ESR電容：內阻較大，對高頻噪聲的阻抗更高，但可能在某些場景下通過諧振頻率匹配實現特定濾波效果。

03、那要如何選擇呢？

◆ 普通應用（比如低頻率電源濾波）：對發熱要求不高，普通電容就夠用！

◆ 高級應用（比如電腦主板、手機充電器、開關電源）：這里電流變化快、強度大，必須請出低ESR電容甚至導電高分子電容（一種低ESR的電容）！

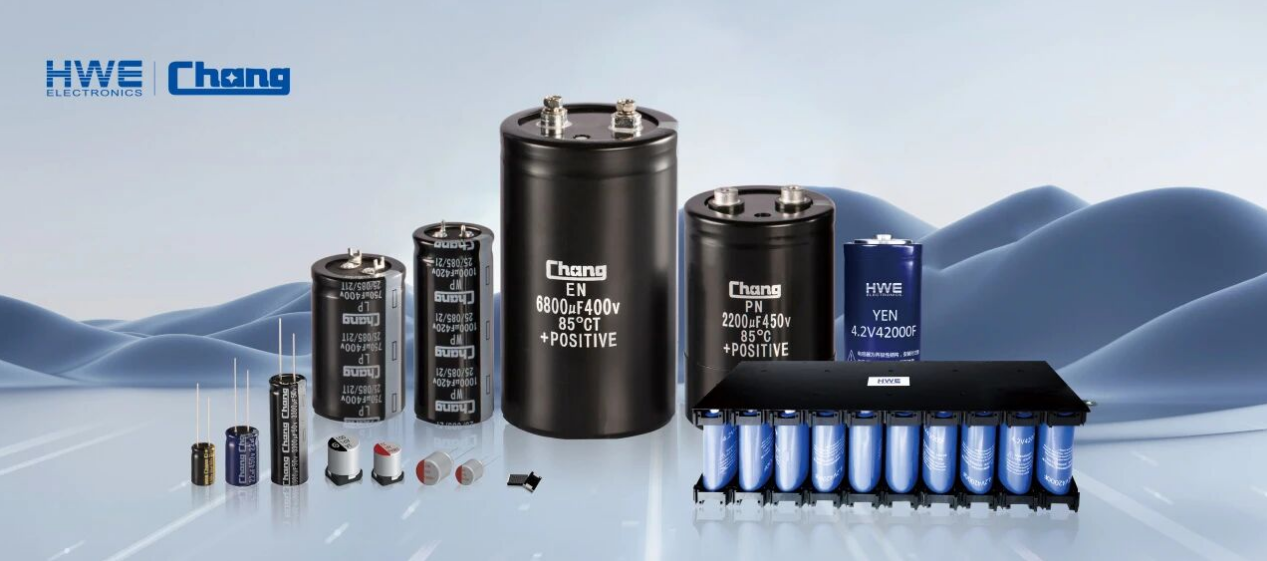

04、華威電子鋁電解電容器

◆ 低ESR：

采用高純度電解液與特殊電極設計，有效降低介質損耗與發熱。

◆ 高耐紋波電流：

適用于開關電源、主板供電等高頻高負載場景，避免“鼓包”風險。

◆ 長壽命：

耐高溫設計，延長電解液穩定性，適合嚴苛環境。

選擇電容器時，別忘了問問它的“ESR秘密”——畢竟，一個“溫和”的電容，能讓電路更安靜、更長壽！
